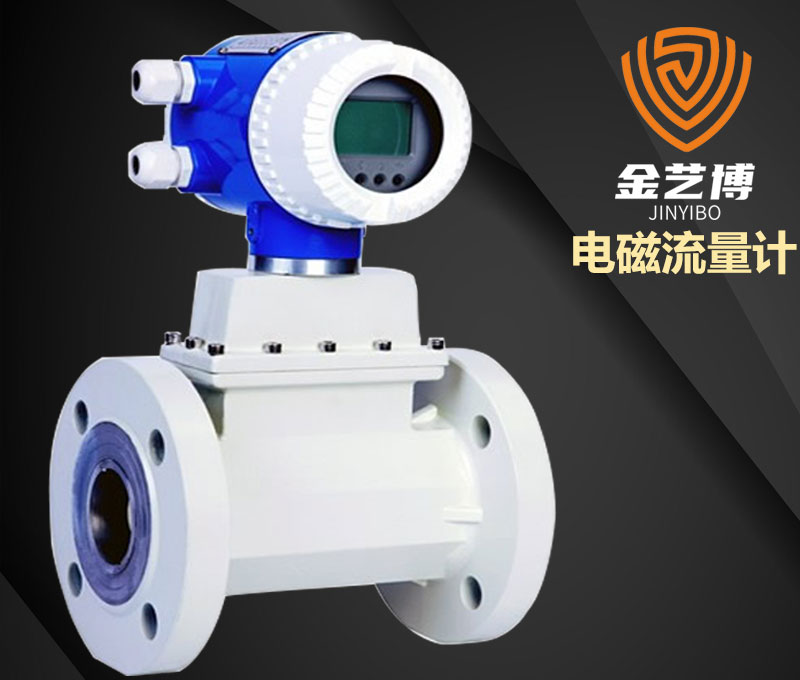

电磁流量计
产品简介
/ product introduction一、概述及用途
电磁流量计用于测量封闭管道中导电液体和浆液体的体积流量，适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、电力、造纸、食品等行业，与计算机配套可实现系统控制。
金艺博电磁流量计可与数据远传模块连接，让客户在手机或者电脑上直接查看流量数据，方便管理。
产品特点
/ product characteristic三、产品特点、亮点、优势
1.仪表结构简单、可靠，无可动部件，工作寿命长。
2.无截流阻流部件，不存在压力损失和流体堵塞现象。
3.无机械惯性，响应快速，稳定性好，可应用于自动检测、调节程控系统。
4.测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响。
5.传感器与表头连接处单独设计的密封件，可防止外界湿气从连接处进入表头和传感器。
7.励磁线及电极线均采用优质的单芯屏蔽线，可降低干扰，提高信号的洁净度，从而提高测量精度。
8.传感器表面油漆采用金属氟碳漆，金属氟碳漆中氟碳树脂分子连上的氟碳键能够抵抗紫外线的降解作用，表现出极其优异的耐久性、耐紫外线及耐侯性，使金属氟碳漆涂层长久完美如新，减少维修的要求。
9.具有双向流量测量，双向总量累计功能，内部具有三个积算器可分别显示正向累积值，反向累积值及差值积算量。
10.频率可编程低频三值波励磁，提高了流量测量的稳定性，功率损耗低。
11.采用新型32位ARM+CPLD集成度高，运算速度快，计算精度高。
12.全数字量处理，抗干扰能力强，测量可靠。
13.超低EMI开关电源，适用电源电压变化范围大，效率高，温升小，EMC性能好。
14.中英文菜单操作，使用方便，操作简单，易学易懂。
15.高清晰度宽温型OLED显示。
16.使用智能化判断，不采用测量修正设置，空管报警与电极检测应用更加便捷。
17.先进的“粗大误差处理”技术，能够切除浆液等流体测量尖状干扰，减小输出跳动，保持高精度测量并使输出更加稳定。
18.具有自检与自诊断功能。
19.新的键盘处理方式，避免键盘操作影响测量。可以进、退位操作菜单，使参数设置更加便捷。
20.采用AD421电流专用芯片使得（4-20）mA电流输出更加稳定。
技术参数
/ technical parameters四、电磁流量计主要技术参数
名称 | JYB-LDEH电磁流量计 |
公称通径 | DN10-DN1800 |
介质电导率 | ≥5uS／cm |
精确度 | 0.5 级（0.5-5m/s） |
流速范围 | 0.5-10m/s |
环境温度 | 传感器：(-40～+80)℃,转换器：(-l5～+50)℃ |
介质温度 | ≤100℃ |
衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨脂橡胶、 聚全氟乙丙烯(F46) PFA |
电极材料 | 316L、哈氏合金 C、哈氏合金 B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 |
压力等级 | DN10-DN400：1.6MPa DN450-DN600:1.0MPa ≥DN700:0.6Mpa特殊规格订货时请注明 |
壳体材质 | 碳钢 不锈钢 |
安装形式 | 一体式；分体式 |
通讯 | RS485（Modbus协议）、HART |
输出信号 | 全隔离(4-20mA电流、脉冲、上下限报警) |
负载电阻 | 4-20mA（0-750Ω） |
消耗功率 | ≤15W |
电源 | 220V AC 50HZ、24V DC |
显示器显示 | 瞬时流量、流速、百分比、空管比、正.反向累积、报警显示 |
防护等级 | IP65 IP68（需特殊定制） |
防爆等级 | ExⅡBT6 Gb |
电器接口 | M20*1.5 |
五、测量范围
口径 | 测量范围 | 口径 | 测量范围 | 口径 | 测量范围 |
(mm) | (m 3 /h) | (mm) | (m 3 /h) | (mm) | (m 3 /h) |
DN10 | 0.14 ～ 1.40 | DN125 | 22.08～ 441.56 | DN700 | 692.37 ～13847.40 |
DN15 | 0.32 ～ 6.36 | DN150 | 31.79～ 635.85 | DN800 | 904.32～ 18086.40 |
DN20 | 0.57～ 11.30 | DN200 | 56.52 ～ 1130.4 | DN900 | 1144.5～ 22890.60 |
DN25 | 0.88～ 17.66 | DN250 | 88.31 ～ 1766.25 | DN1000 | 1413.0～ 28260.00 |
DN32 | 1.45～ 28.94 | DN300 | 127.17～ 2543.40 | DN1200 | 2034.7～ 40694.40 |
DN40 | 2.26～ 45.22 | DN350 | 173.09～ 3461.85 | DN1400 | 2769.4～ 55389.60 |
DN50 | 3.35～ 70.65 | DN400 | 226.08～ 4521.60 | DN1600 | 3617.2～ 72345.60 |
DN65 | 5.97～ 119.40 | DN450 | 286.31～ 5722.65 | DN1800 | 4578.1～ 91562.40 |
DN80 | 9.04～ 180.86 | DN500 | 353.25～ 7065.00 | ||
DN100 | 14.13 ～ 282.60 | DN600 | 508.68～ 10173.6 |

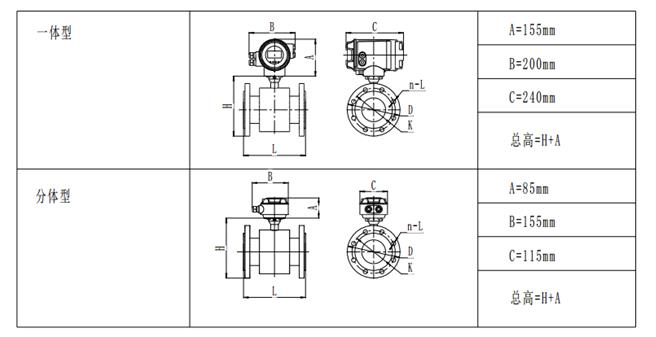

六、产品外形尺寸
公称通径DN | 压力等级 | 法兰外径D | 螺栓孔中心圆直径K | 螺栓孔 n-L | 总长L | 高度H | 参考重量kg |
10 | PN40 | 90 | 60 | 4-φ14 | 200 | 190 | 10 |
15 | PN40 | 95 | 65 | 4-φ14 | 200 | 190 | 10 |
注：以上尺寸为参考尺寸，如有特殊选型该值可能会有所不同
产品选型
/ product selection七、产品选型
| 代号 | 口径(mm) | 流量范围(m3 /h) | 代号 | 口径(mm) | 流量范围(m3 /h) | |||||||||||
| JYB-LDEH-10 JYB-LDEH-15 JYB-LDEH-20 JYB-LDEH-25 JYB-LDEH-32 JYB-LDEH-40 JYB-LDEH-50 JYB-LDEH-65 JYB-LDEH-80 JYB-LDEH-100 JYB-LDEH-125 JYB-LDEH-150 JYB-LDEH-200 JYB-LDEH-250 | DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 | 0.14 ～ 1.40 0.32 ～ 6.36 0.57～ 11.30 0.88～ 17.66 1.45～ 28.94 2.26～ 45.22 3.35～ 70.65 5.97～ 119.40 9.04～ 180.86 14.13～ 282.60 22.08～ 441.56 31.79～ 635.85 56.52～ 1130.4 88.31～ 1766.25 | JYB-LDEH-300 JYB-LDEH-350 JYB-LDEH-400 JYB-LDEH-450 JYB-LDEH-500 JYB-LDEH-600 JYB-LDEH-700 JYB-LDEH-800 JYB-LDEH-900 JYB-LDEH-1000 JYB-LDEH-1200 JYB-LDEH-1400 JYB-LDEH-1600 JYB-LDEH-1800 | DN300 DN350 DN400 DN450 DN500 DN600 DN700 DN800 DN900 DN1000 DN1200 DN1400 DN1600 DN1800 | 127.17～ 2543.40 173.09～ 3461.85 226.08～ 4521.60 286.31～ 5722.65 353.25～ 7065.00 508.68～ 10173.6 692.37 ～13847.40 904.32～ 18086.40 1144.5～ 22890.60 1413.0～ 28260.00 2034.7～ 40694.40 2769.4～ 55389.60 3617.2～ 72345.60 4578.1～ 91562.40 | |||||||||||
| 代号 | 压力等级 | |||||||||||||||
| P3 P4 P5 | 1.6 MPa 2.5 MPa 4.0 MPa | |||||||||||||||
| 代号 | 传感器材质 | |||||||||||||||
| B1 B2 B3 | 碳钢 304不锈钢 316不锈钢 | |||||||||||||||
| 代号 | 衬里材质 | 代号 | 衬里材质 | |||||||||||||
| C1 C2 C3 | 聚四氟乙烯(F4) 聚全氟乙丙烯(F46) 聚氯丁橡胶 | C4 C5 | 聚氨酯橡胶 PFA | |||||||||||||
| 代号 | 电极材质 | 代号 | 电极材质 | 代号 | 电极材质 | |||||||||||
| K1 K2 K3 | 316L 哈氏合金B 哈氏合金C | K4 K5 K6 | 钛 钽 铂/铱合金 | K7 K8 | 不锈钢涂 覆碳化钨 蒙乃尔 | |||||||||||
| 代号 | 精度等级 | |||||||||||||||
| E2 | 0.5级 | |||||||||||||||
| 代号 | 温度 | |||||||||||||||
| T1 T2 | 常温 高温 | |||||||||||||||
| 代号 | 结构形式 | |||||||||||||||
| J1 J2 | 一体型 分体型 | |||||||||||||||
| 代号 | 供电方式 | |||||||||||||||
| D1 D2 | 220V AC;50Hz 24V DC | |||||||||||||||
| 代号 | 信号输出 | |||||||||||||||
| F1 F2 | 4-20mA;频率；脉冲；RS485（Modbus协议） 4-20mA;频率；脉冲；HART | |||||||||||||||
| 代号 | 防护等级 | |||||||||||||||
| U1 U2 U3 | IP65无防爆 IP65有防爆 IP68无防爆 | |||||||||||||||
