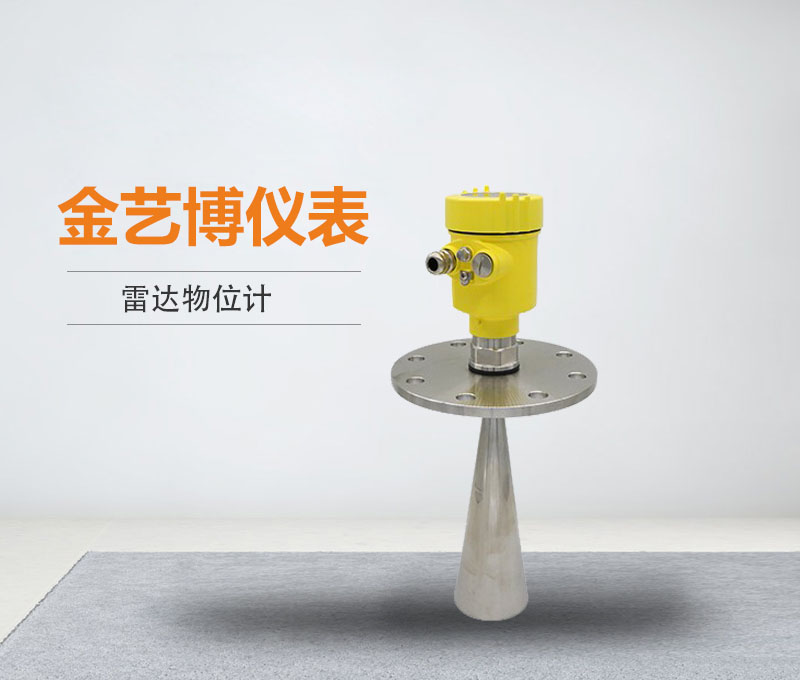

水滴型雷达液位计
产品简介
/ product introduction水滴型雷达液位计，应用于测量强腐蚀液体、糊状物和固体介质的距离及物位，与采用脉冲测量原理的雷达物位计相比，即使在多尘、泡沫、强腐蚀应用场合，也可以稳定可靠高精度的测量。水滴型雷达液位计工作频段为24G26GHZ，是一种调频连续波原理的非接触式雷达，具有超强的信号处理能力，比传统的雷达具有更强的测量有效性和重复性，可以测量液体、浆体或者固体的距离、液位和体积，与脉冲式雷达或者市场上的一般雷达相比有着许多它们不具备的特点。
产品特点
/ product characteristic●低维护，使用寿命长；
●高性能、高精度、高可靠性；
●天线尺寸小，便于安装；
●非接触雷达，无磨损，无污染；
●几乎不受腐蚀、泡沫影响；
●几乎不受大气中水蒸气、温度和压力变化影响；
●独有水滴型天线设计用于多尘和强腐蚀的环境；
●容器内的搅拌器、压杆、进口、梯子和其他类似物体对信号质量无太大影响；
●测量有泡沫的液体液位有更出色的信号能更清晰地定位产品的真实表面；
●测量液面颤抖的液位，出色的信号和改进电路板使YR-RD99-DBXK4LMV能够判断颤抖液体的真实高度；
●严重粉尘环境对高频物位计工作影响不大；
●波长更短，对在倾斜的固体表面有更好的反射；
●波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物；
●测量盲区更小，对于小罐测量也会取得良好的效果；
●高信噪比，即使在波动的情况下也能获得更优的性能；
●高频率，是测量固体和低介电常数介质的最佳选择。
●采用脉冲工作方式，导波雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。
技术参数
/ technical parameters●最大测量范围：0-40m；
●测量精度:±3mm；
●测量盲区：法兰以下0.4m；
●分辨率：1mm；
●发射角度：DN8010°；
●输出信号：四线制4-20mA+HART；
●温度漂移：一般为50ppm/K；
●仪表电源：DC24V；
●环境温度：-40~70℃；
●电气接口：M20×1.5；
●过程连接：DN80 PN16；
●天线：水滴型PTFE天线。
产品选型
/ product selection
一、选型表
二、安装要求
1、安装在直径的1/4处或1/6处，有足够的安装空间，避免安装在强烈震动的环境中。
2、锥形罐顶部平面，可装在罐顶正中间，可保证测量到锥形底部。
3、有料堆时天线要垂直对准料面。若料面不平，堆角大必须使用万向法兰来调整喇叭角度使喇叭尽量对准料面。
